একটি নাইট ক্লাবের একটি এয়ার কন্ডিশনার সমাধান

600 বর্গ মিটার এলাকা সহ একটি নাইটক্লাব আছে। এটির মাঝখানে 8 মিটার এবং উভয় পাশে 5 মিটার উচ্চতা সহ একটি গ্যাবল ছাদ রয়েছে। দেয়াল এবং ছাদ সবই রক উলের শব্দ নিরোধক বোর্ড দিয়ে তৈরি। এটি 1,300 জনের থাকার ব্যবস্থা করতে পারে। বাইরের তাপমাত্রা টানা তিন মাস 30 ডিগ্রি। কত কিলোওয়াট একক-শীতল শীতাতপ নিয়ন্ত্রণ ক্ষমতা প্রয়োজন?

1. কোর তাপ লোড গণনা
1) কর্মীদের তাপ অপচয় (প্রধান লোড
• মাথাপিছু তাপ অপচয়:
জোরালো ক্রিয়াকলাপ (নাচ/পান) প্রতি ব্যক্তি প্রতি 300W হারে চার্জ করা হয় (বোধ্য তাপ + সুপ্ত তাপ)।
মোট লোড=1300 জন × 0.3kW=390 kW
2) বিল্ডিং তাপ স্থানান্তর
শিলা উলের শব্দ নিরোধক বোর্ডের তাপ স্থানান্তর সহগ: U মান ≈0.5 W/(㎡·K) (ভাল নিরোধক কর্মক্ষমতা)।
• ছাদ/দেয়ালের তাপমাত্রার পার্থক্য: 30 ডিগ্রী বাইরে → 24 ডিগ্রী টার্গেট ইনডোর, ΔT=6 ডিগ্রী।
তাপ স্থানান্তর ক্ষমতা=600㎡ × 0.5W/(㎡·K) × 6K=1.8 kW (নগণ্য)।
3) সরঞ্জাম অতিরিক্ত গরম হয়
• আলো/শব্দ: LED বড় স্ক্রীন + লেজারের আলো প্রায় 20kW, 50% তাপে রূপান্তরিত → 10kW।
• ওয়াইন রেফ্রিজারেশন ক্যাবিনেট: কম্প্রেসারের তাপ অপচয় প্রায় 5kW।
4) তাজা বাতাস লোড
ন্যূনতম তাজা বাতাসের পরিমাণ: 30m³/(h· ব্যক্তি), 1,300 জনের জন্য 39,000m³/h প্রয়োজন।
কুলিং এবং ডিহিউমিডিফিকেশন লোড:
30 ডিগ্রী /70% RH থেকে 24 ডিগ্রী /50% RH পর্যন্ত বাইরের বাতাসকে ঠান্ডা করতে, প্রায় 120kW প্রয়োজন (এনথালপি পার্থক্য পদ্ধতি ব্যবহার করে গণনা করা হয়)।


2. মোট কুলিং ক্ষমতা চাহিদা
• তাত্ক্ষণিক সর্বোচ্চ লোড:
390 (কর্মী) + 1.8 (ভবন) + 10 (সরঞ্জাম) + 120 (তাজা বাতাস) ≈ 522 কিলোওয়াট
• নিরাপত্তা মার্জিন (20%):
চূড়ান্ত চাহিদা=522 × 1.2 ≈ 626 কিলোওয়াট

3.সমাধান

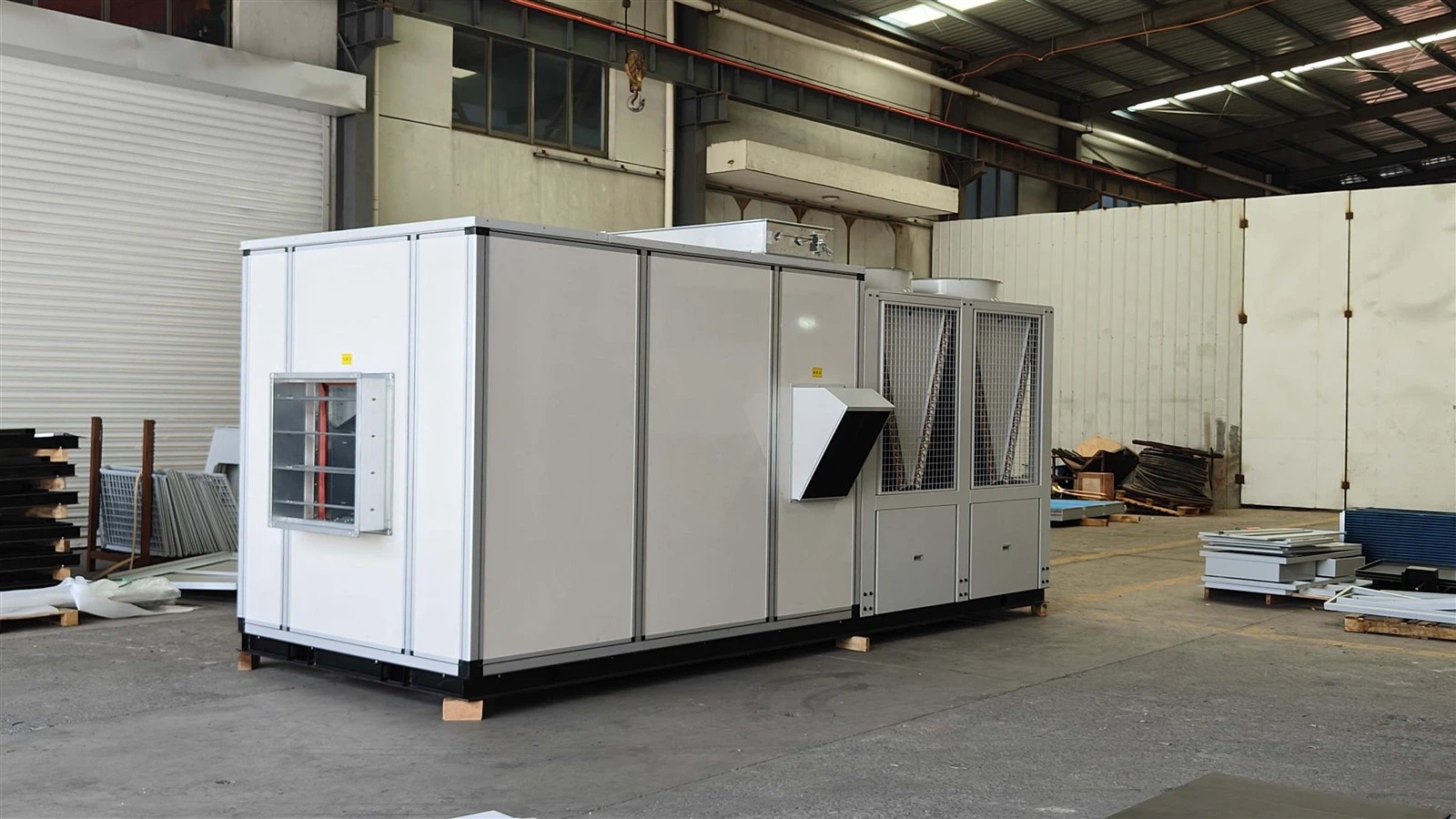

পণ্যের নাম: রুফটপ প্যাকেজ এয়ার কন্ডিশনিং ইউনিট
সংখ্যা: WKLF310 এর 2 ইউনিট যা শুধুমাত্র কুলিং করে

ইনস্টলেশন: WKLF310 বিল্ডিংয়ের পাশে মাটিতে স্থাপন করা যেতে পারে, ব্যবহারকারীকে WKLF310 এর সাথে সংযুক্ত করার জন্য কিছু বায়ু নালী পেতে হবে, তাই শীতল বাতাস বায়ু নালীগুলির মাধ্যমে ঘরের জায়গায় সরবরাহ করা হয়। বায়ু নালীগুলি ঘরের জায়গায় আরও সমানভাবে ঠান্ডা বাতাস বিতরণ করে।


প্রতিটি ইউনিটের জন্য প্যারামিটার টেবিল

△ দেখুন 1

△ দেখুন 2
